費思雙向電源、回饋式負載與高斜率電子負載的創新應用
一、引言：Power Rack MW級測試的全新挑戰
服務器機柜Power Rack作為整個提供電力的一體化集中供電系統，通常由多個電源架（Power shelves）并聯組成，功率最高可達數兆瓦級別，在目前AI算力中心，單機架的功率密度已從過去的10-20kW躍升至100kW以上，AI訓練的瞬時功率可達1.44MW，相當于1800臺家用空調同時啟動的功耗。因此，對Power Rack進行全面、可靠的綜合性測試，已成為AI服務器整機驗證和產線品質控制中不可或缺的關鍵環節。
當前，傳統的電源測試方法往往存在以下的局限性：動態響應測試無法模擬真實GPU瞬時功耗變化、大功率帶載測試能耗極高切散熱困難。同時，許多工程師對電子負載和電源在高壓大功率下的動態性能存有疑慮：測試設備能否在測試平臺上實現微秒級的電流斜率？能否在兆瓦級功率下長期穩定運行？能否將測試能量回收以降低用電成本？而深圳市費思泰克科技有限公司（簡稱：費思Faith）的可編程電源與電子負載產品，憑借20年測控經驗及先進測控技術，成為應對上述挑戰的理想選擇。

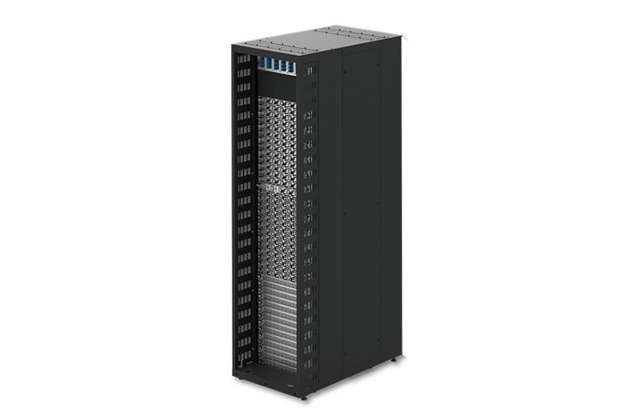

圖：麥格米特1MW 800伏直流電源機架（Power Rack）
圖片來源：麥格米特官網（英文站）

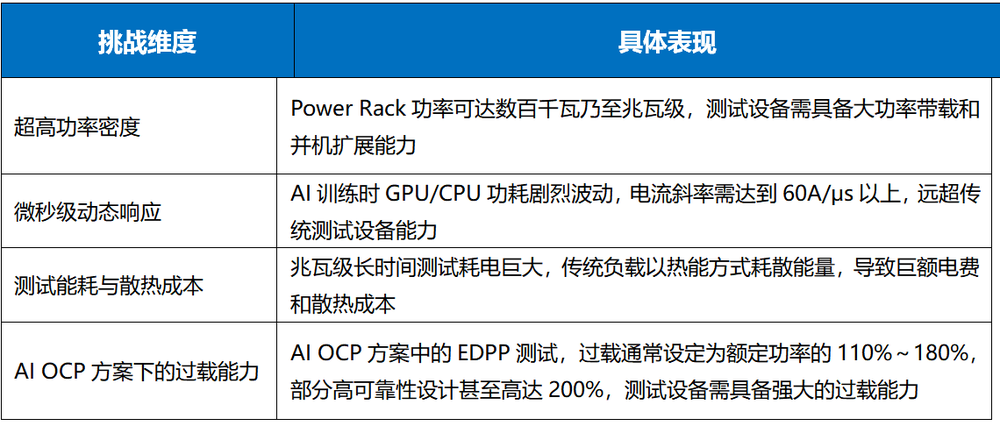

二、技術挑戰：服務器機柜Power Rack 測試難點
目前市場OCP需求中EDPP測試的過載運行需求大部分為115%–175%功率循環，部分特殊應用場景對過載能力更是提出高達200%的嚴苛要求。OCP計劃中EDPP測試所定義的過載指標，與費思Faith負載的功率倍增技術高度匹配，彰顯了費思Faith在研發上的超前眼光與前瞻布局。

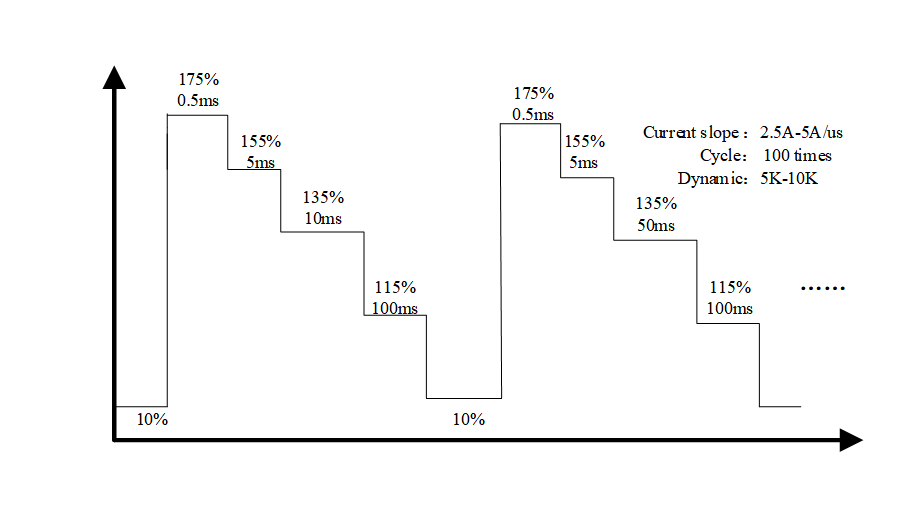

圖：費思電子負載EDPP測試曲線
圖片來源：費思Faith技術部
三、費思三大解決方案
根據目前的HVDC MW級服務器機柜（Power Rack）測試需求，費思制定了三大解決方案。
方案一：適用于動態響應測試，EDPP測試，可精準模擬GPU/CPU瞬時功耗變化

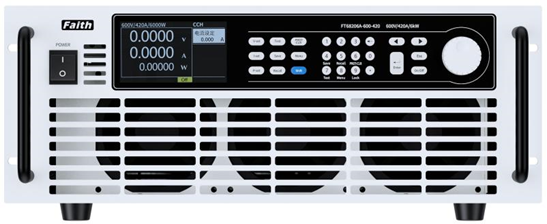

——高斜率消耗式電子負載費思FT68200H
費思FT68200H高斜率電子負載產品核心參數：
智能控制：42臺24kW高速負載并機使用，控制功率達到1MW。
瞬時過載：支持瞬時200%功率過載循環測試（10mS內）
單機柜動態斜率: 96A/μs，并機150A/μs以上。
方案二：適用于需降低能耗的研發驗證場景

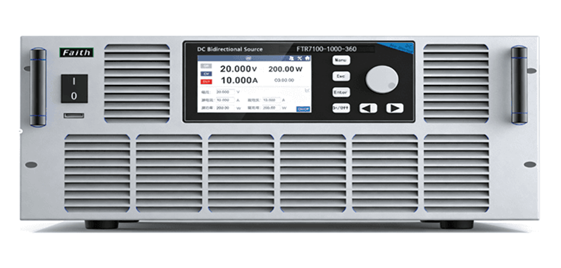

——FTR7000H回饋式高斜率電子負載，兼顧高速動態響應與能量回饋
費思FTR7000H回饋式高斜率電子負載產品核心參數：
能量回饋：80%的回饋效率
瞬時過載：支持瞬時180%功率過載循環測試（5mS內）
動態斜率：40A/ μs
方案三：適用于大功率長時間老化測試

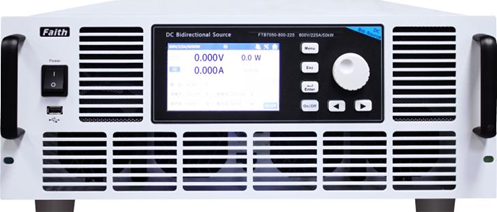

——FTB7000雙向電源
費思FTB7000雙向電源產品核心特點：
回饋效率：高達93%，功率因數0.99
源載雙象限無縫切換，正負電流切換無過沖

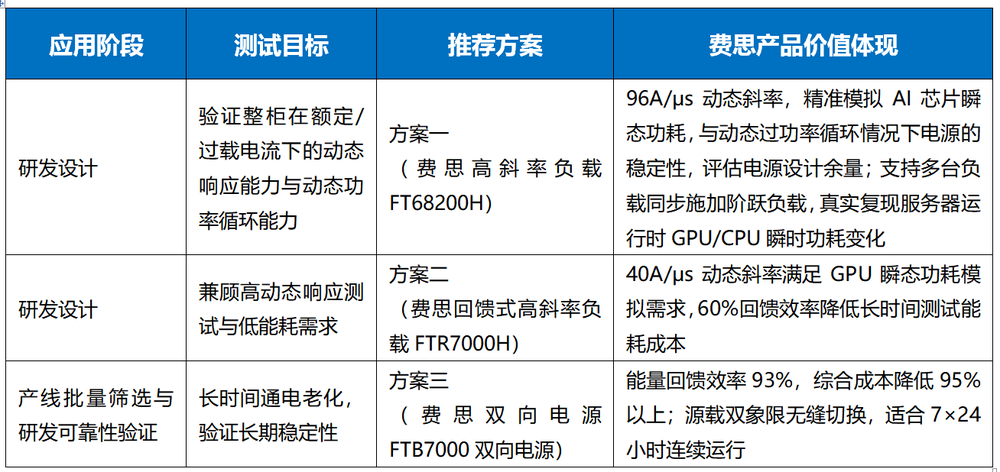

四、應用場景：從研發驗證到產線測試的全鏈路支持
注：以上為典型方案，具體選型需根據Power Rack的功率等級、工作電流與具體使用場景，如有其它特殊使用場景，詳情可咨詢費思技術工程師。
五、結語
從AI服務器機柜Power Rack的瞬態動態響應測試到長期可靠性老化驗證，費思Faith提供整套的AI服務器電源測試方案，核心設備由費思自研、自產，具備測試速度快、測試精度高、讀數準確、升級容易、穩定可靠、響應快速、支持多通路測試等優點。已廣泛應用于全球頭部企業的研發，形成了完整的行業應用生態。
